固态继电器使用注意事项

用户在使用固态继电器时应对照应用条件，注意固态继电器性能参数和负载能力合理选择，下面从四个方面介绍固态继电器在使用过程中应注意的事项：

1、负载类型，输出电流和浪涌电流

使用中流过继电器输出端的稳态电流不得超过产品详细规范规定的相应温度下的额定输出电流，可能出现的浪涌电流不得超过继电器的过负载能力，用户选用固态继电器时，必须考虑继电器在保证稳态工作的前提下，能够承受这个浪涌电流。

下面给出考虑负载浪涌电流和继电器过负载能力后，常温下各种负载的稳态电流对固态继电器额定输出电流的降额系数的推荐值。

2、输出电压、瞬态电压和dv/dt

交流固态继电器只适用于控制交流电源。

负载电源的电压不能超过继电器的额定输出电压，也不能低于规定的最小输出电压，可能加至继电器输出端的最大电压峰值，一定要低于继电器的瞬态电压值。

切换交流电感负载，单相电机和三相电机负载，或这些负载电路上电时，继电器输出端可能出现两倍于电流电压峰值的电压。

对感性和容性负载，当交流固态继电器在零电流关断时，电源电压不为零，并且以较大的dv/dt值加至继电器的输出端，因此应选用dv/dt高的继电器。如选用增强型。

3、输入特性

阻性输入固态继电器的输入电压一般可分为两档，适应低电压输入信号的3－14V和适应高电压输入信号的10－30V，还有是输入电压范围较宽的恒流输入固体继电器，范围在3－32V，固态继电器的输入电流一般在10MA左右，可与TTL电路兼容。

关断时间越短，继电器动作越迅速，但对于感性负载的直流继电器不应片面追求过短的关断时间。

4、其他特性

包括固态继电器的输出电压压降，输出漏电流，零点交流，绝缘电阻，介质耐压等电气特性。所有固态继电器都具有过零和非过零两种方式，非过零请用户注明，选用固态继电器要留有余量预防负载短路，应选用适合快速熔断器，在控制感性负载时，一定要考虑负载的启动特性，电流大于40A时，需加风扇强冷或水冷，风速大于6米/秒。

负载电流高于5A时必须使用散热器或安装在具有相应散热效果的金属底板上，并且固态继电器散热底板与安装面之间涂上导热硅脂。

使用感性负载时，高瞬态电压以及浪涌电流施加与输出端，因此可能导致固态继电器误导通或损坏，通常需要在输入具有特定钳位电压的电压控制器件，如双向稳压二极管或压敏电阻(MOV)。压敏电阻推荐取额定工作电压的1.6到1.9倍。

 控制接近最小负载电流的较小电流负载时，需在负载上并联一虚拟负载电阻，以减小输出端漏电流在负载上产生较高的剩余电压。

为了避免固态继电器的温升超过允许值，设计应用时应充分考虑散热效果和安装位置，当两只或多只固态继电器并排安装时，应留有适当的间距。

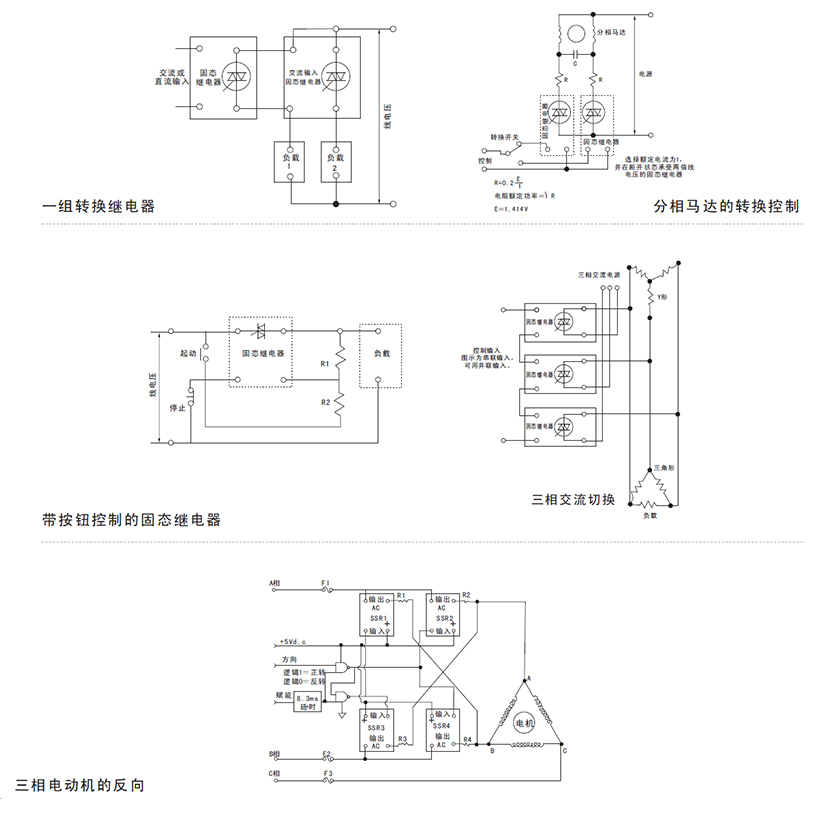

多只固态继电器的输出端之间不得并联使用，以试图增大输出电流。但是输出端可以串联使用，以便适用更高的工作电压。

当使用多只固态继电器共用一个控制电源时，输入端即可以串联使用也可以并联使用。

容性负载请慎用此件，请选择容性负载专用固态继电器。
