固态继电器（Soid State Relay）简称SSR，它是用现代微电子技术与电力电子技术发展起来的一种新型无触点开关器件。它单相为四端有源器件，两个输入控制端，两个输出端，输入输出间为光电隔离，输入端加上直流或脉冲信号，输出端就能从断态转变为通态。整个器件没有任何可动部件或触点，实现了相当于电磁继电器的功能。固态继电器工作可靠，无触点、无火花、寿命长、无噪声、无电磁干扰、开关速度快，抗干扰能力强，且体积小，耐振动，防爆、防潮、防腐蚀，能与TTL、DTL、HTL等逻辑电路兼容，以微小的控制信号达到直接驱动大电流负载。固态继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统；数控机械、遥控系统，工业自动化装置；信号灯、交通灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、办公设备；自动消防，保安系统等等，另外在一些要求耐振、耐潮、耐腐蚀、防爆的特殊装置和恶劣的工作环境中，以及要求工作高可靠的场合中，SSR能比传统的继电器有无可比拟的优越性。

普通型和增强型的区别

在感性负载的场合，当SSR由通态关断时，由于电流、电压的相位不一致，将产生一个很大的电压上升率dv/dt（转向dv/dt)加在双向可控硅两端，如此值超过双向可控硅的换向dv/dt指标（典型值为10v/μs）则将导致延时关断，甚至失败。而单向可控硅为单极性工作状态，只受静态电压上升率典型值为（200v/μs）影响，由两只单向可控硅反并联构成的SSR比普通型SSR的换向dv/dt有了很大的提高，而且还改善了SSR的输出功率。实践证明，在大功率应用场合，无论是感性负载还是阻性负载增强型SSR比普通型SSR的电流电压冲击特性和产品可靠性都有大大的提高。

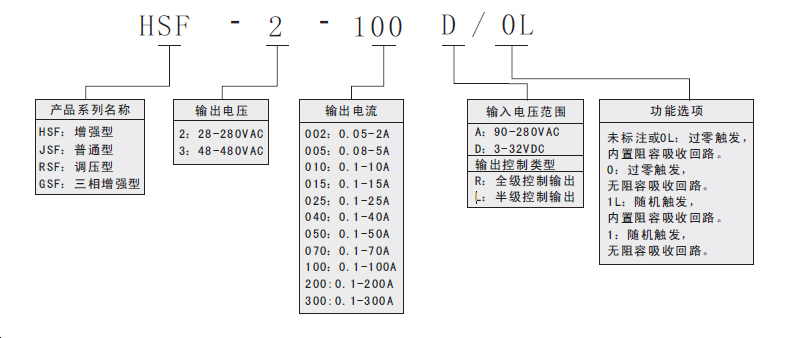

固态继电器型号注释

JSF系列交流固态继电器

产品特点

双向可控硅输出，零电流关断。

能选择输入信号与TTL和COMS数字逻辑电路兼容。

输入回路输出回路之间光隔离。

发光二极管指示工作状态。

输入－输出之间隔离耐压2500V

内置阻容吸收回路和无阻容吸收回路可供选择。

分过零触发和随机触发两种规格。

100%负载电流老化试验，通过ISO9000认证。

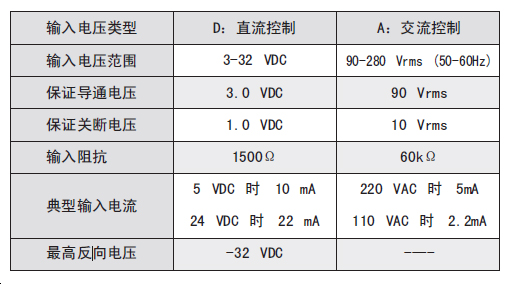

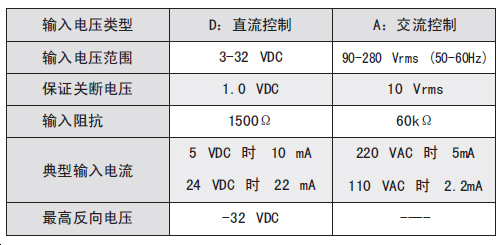

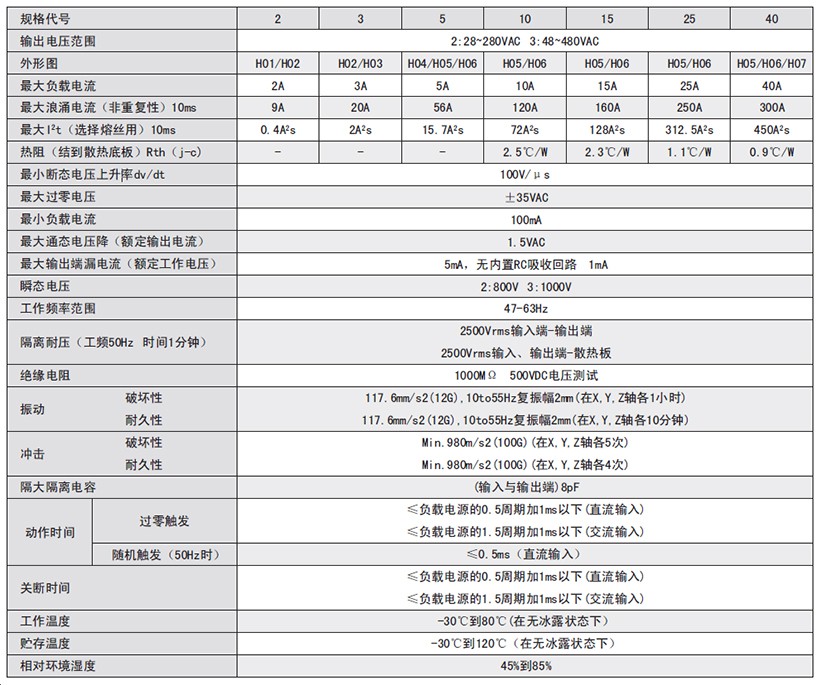

输入参数（Ta=25℃）

输入参数(Ta=25℃)

产品应用

JSF系列固态继电器采用阻燃工程塑料外壳，环氧树脂灌封，具有结构强度高，耐冲击、抗震动性强。输入端驱动电流小可方便的与计算机终端和各种数字程控电路接口，广泛应用在石油化工仪器设备，仪器机械，包装机械，纺织机械，数控机床，塑料机械，健身器件，娱乐设施等自动化控制领域。

特别适用于腐蚀、潮湿、防尘、要求防爆等恶劣环境，及频繁开关的场合。

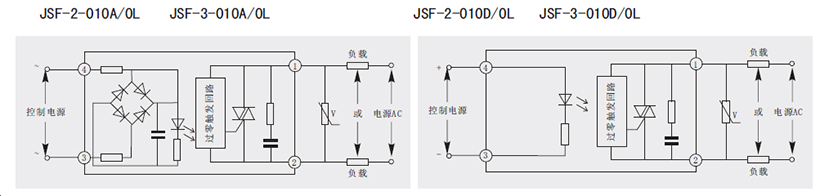

接线图/线路图

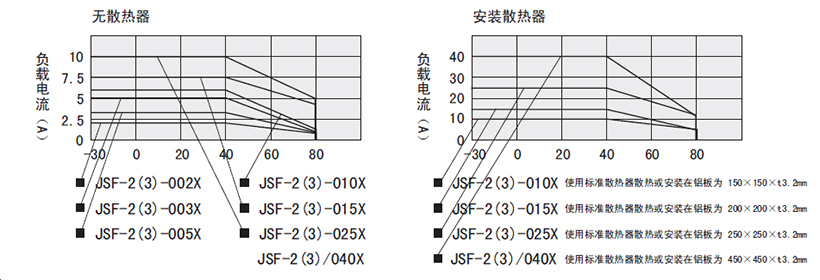

负载电流-使用环境温度曲线

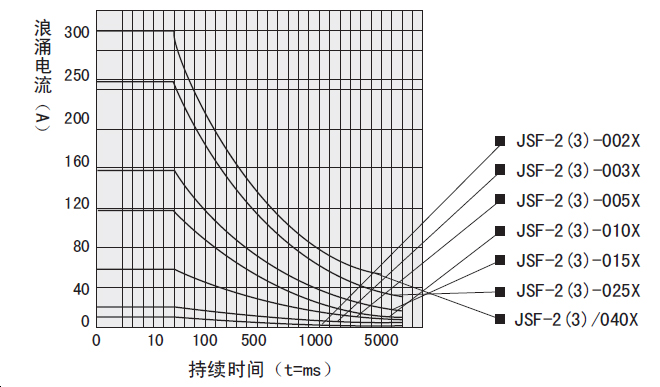

浪涌电流-持续时间曲线

HSF系列交流固态继电器

产品特点

双只单向反并联可控硅输出，零电流关断。

能选择输入信号与TTL和COMS数字逻辑电路兼容。

输入回路输出回路之间光隔离。

发光二极管指示工作状态。

输入－输出之间隔离耐压2500V

内置阻容吸收回路和无阻容吸收回路可供选择。

分过零触发和随机触发两种规格。

100%负载电流老化试验，通过ISO9000认证

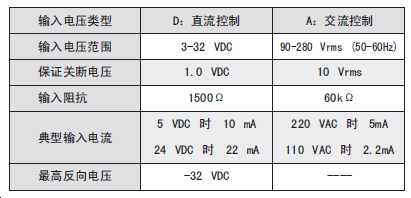

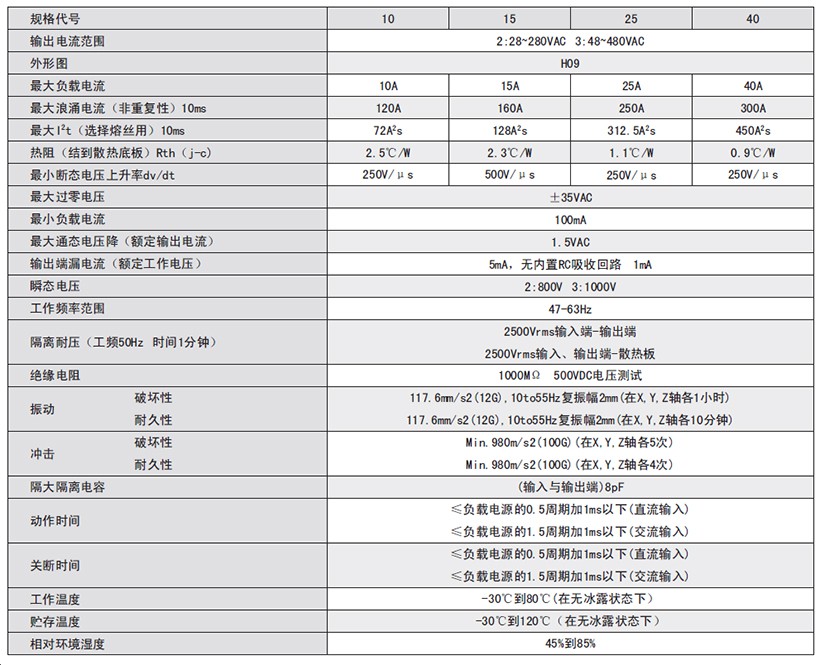

输入参数（Ta=25℃）

输入参数(Ta=25℃)

产品应用

HSF系列固态继电器采用阻燃工程塑料外壳，环氧树脂灌封，具有结构强度高，耐冲击、抗震动性强。输入端驱动电流小可方便的与计算机终端和各种数字程控电路接口，广泛应用在石油化工仪器设备，仪器机械，包装机械，纺织机械，数控机床，塑料机械，健身器件，娱乐设施等自动化控制领域。

特别适用于腐蚀、潮湿、防尘、要求防爆等恶劣环境，及频繁开关的场合。

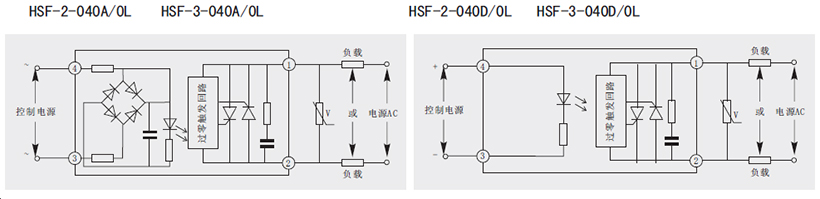

接线图/线路图

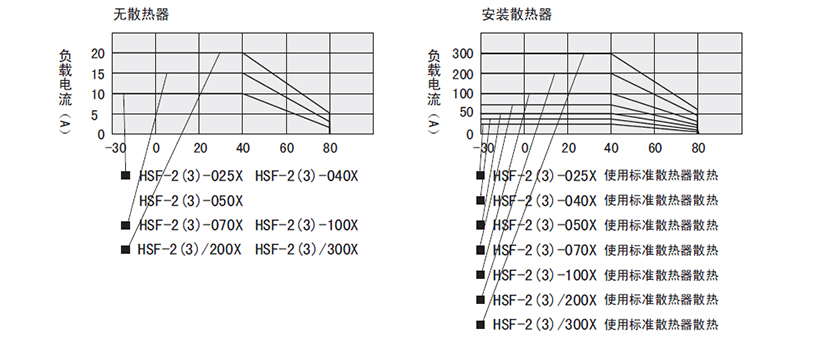

负载电流-使用环境温度曲线

浪涌电流-持续时间曲线

GSF系列三相交流固态继电器

产品特点

采用三组控制电路

每组采用两只单相可控硅，反并联输出零电流关断。

能选择输入信号与TTL和COMS逻辑电路兼容。

输入回路与输出回路之间光隔离。

发光二极管指示工作状态。

内置阻容吸收回路和压敏电阻，双重瞬态保护，工作更可靠。

输入－输出之间隔离耐压≥2500VAC

100%负载电流老化试验，通过ISO9000认证。

输入参数（Ta=25℃）

输入参数(Ta=25℃)

产品应用

GSF系列三相固态继电器采用阻燃工程塑料外壳，环氧树脂灌封，螺纹引出端接线，具有结构强度高，耐冲击、抗震动性强。输入端驱动电流小可方便的与计算机终端和各种数字程控电路接口，广泛应用在石油化工仪器设备，仪器机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，娱乐设施等各种自动化控制领域。

特别适用于腐蚀、潮湿、防尘、要求防爆等恶劣环境，及频繁开关的场合。

接线图/线路图

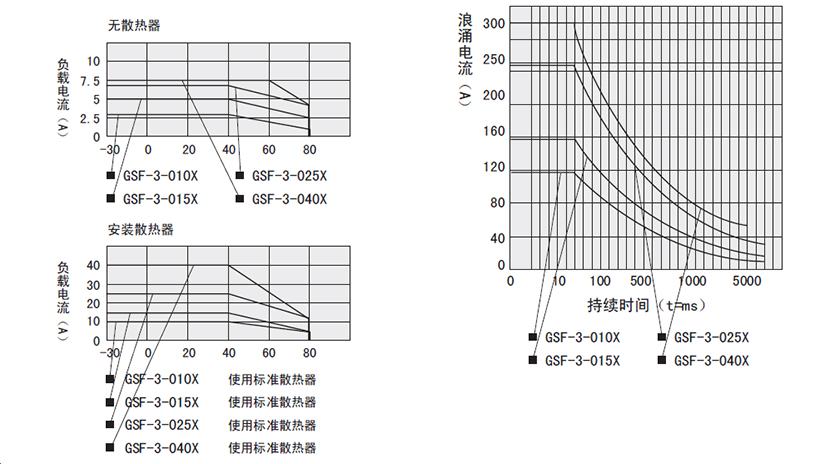

负载电流-使用环境温度曲线

浪涌电流-持续时间曲线

RSF系列调压型交流固态继电器

产品特点

输入、输出－散热板之间隔离耐压2500VAC。

较高性价比，应用广泛，高信赖度的通用产品。

100%负载电流老化试验，通过ISO9000认证。

仅需外接1只电位器即可实现输出电压调节，使应用简单化。

可控硅移相输出，调节范围宽。

输入参数(Ta=25℃)

产品应用

RSF系列固态调压器是由可控硅开关电路以及内置阻容移相电路，消除滞后电路，过压吸收电路等以模块的形式采用阻燃工程塑料外壳，环氧树脂灌封，螺纹引出端接线，具有结构强度高，耐冲击、抗震动性强。使用时仅需外配一只电位器即可实现交流电功率调节，在许多应用场合中可以代替笨重的接触式调压器。

“L”型输出采用单向可控硅（SCR）输出，实现半波功率调节，主要应用在诸如电磁振动送料机中。

 广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，舞台灯光中手动进行功率、电压、温度、亮度、速度等模拟量的调节。

特别适用于腐蚀、潮湿、防尘、要求防爆等恶劣环境，及频繁开关的场合。

典型应用：

工业设备温度控制

白炽灯调光

阻性加热元件

电磁振动送料机

传送带速度控制

小型交流串激电机调速

不适用的场合：

交流电动机控制

三相电动机控制

需要过零输出的应用

需要完整正弦波输入的应用

不能承受由调相波形引起射频干扰的场合

容性负载以及整流电路

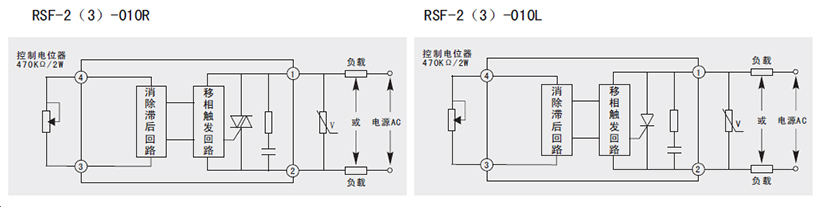

接线图/线路图

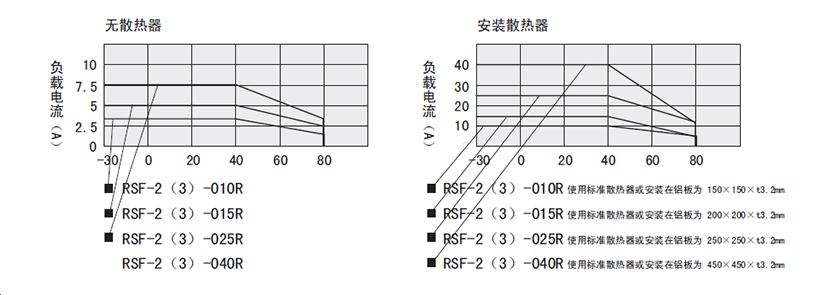

负载电流-使用环境温度曲线

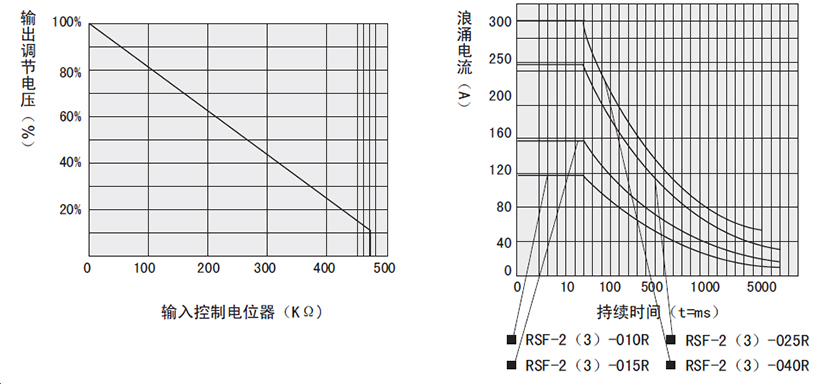

输入控制/输出电压变化曲线

浪涌电流-持续时间曲线

固态继电器技术参数术语

1、输入电压范围-在规定的环境温度下，施加至输入端能使固态继电器正常工作的电压范围。阻性输入型固态继电器输入范围分两档：3-14V，10-30V；恒温型固态继电器输入电压范围多为3-32V。

2、保证接通电压-保证常开型固态继电器输出电路接通时施加在输入端的电压的最低值。类似于电磁继电器的动作电压最大值。该值一般为固态继电器的输入电压范围的下限值。即在输入端施加该电压或大于该电压时固态继电器确保接通。

3、保证关断电压-保证常开型固态继电器输出电路关断时施加在输入端的最高值。类似于电磁继电器释放电压最小值。即在输入端加该电压或低于该电压时，固态继电器确保关断。

4、反极性电压-能够加在固态继电器的输入端上不会造成永久性损坏的最大允许反极性电压。该值一般确定输入电压范围的上限值。

5、额定输出电流-在规定环境温度下，固态继电器允许使用的最大稳态负载电流值。

6、输出电压降或接通电阻-在规定环境温度下，固态继电器处于接通状态，在额定工作电流下，两输出端之间的压降或电阻。

7、输出漏电流-在规定的环境温度下，固态继电器处于关断状态，输出端为额定输出电压时，流经负载的电流（有效）值。

8、接通时间-当使常开型固态继电器接通时，从切除输入电压至保证接通电压开始到输出端电压（或负载电压）达到其电压最终变化的90％为止之间的时间间隔。

9、关断时间-当使常开型固态继电器接通时，从切除输入电压至保证关断电压开始到输出端电压（或负载电压）达到其电压最终变化的90％为止之间的时间间隔。
