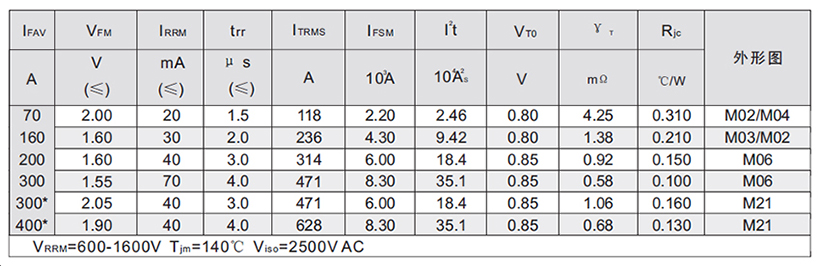

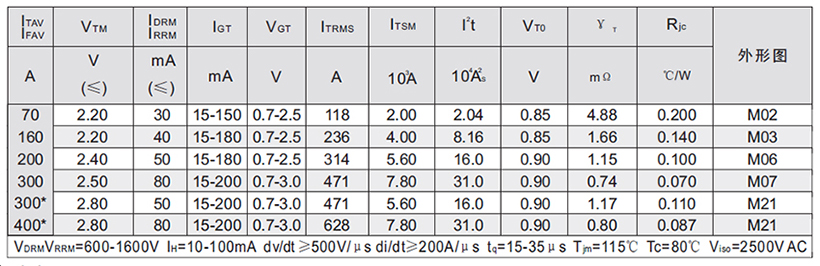

模块规格与外型图号

模块规格与外型图号

特点

芯片与底板电气绝缘，2500V交流电压

国际标准封装

优良的温度特性和功率循环能力

200A以下模块皆为强迫风冷，300A以

上模块既可选用风冷，也可选用水冷

安装简单，使用维修方便

体积小，重量轻

典型应用

逆变器

感应加热

斩波器

说明：

VDSM/VRSM=VDRM/VRRM+200V

除非另作说明，IGT、VGT、IH、VTM均为25℃下的测试值。其它参数皆为Tjm下的测试值。

VTO：门槛电压， γT ：斜率电阻，仅供散热器设计时计算器件的功耗以及不同温度条件下的电流额定值之用。

I t=I TSMtW/2， 式中 tW：正弦半波电流底宽，在50HZ频率下，I t（10ms)=0.005I TSM（A S）

使用频率为60HZ情况下

ITSM（8.3ms）=1.066ITSM（10ms)

I t（8.3ms)=0.943I t（10ms)
