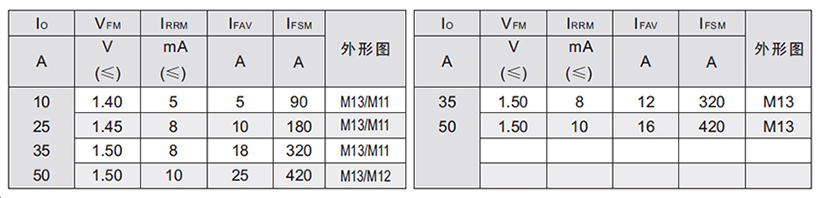

模块规格与外型图号

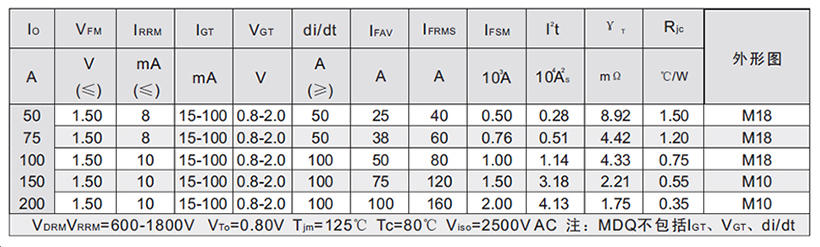

模块规格与外型图号

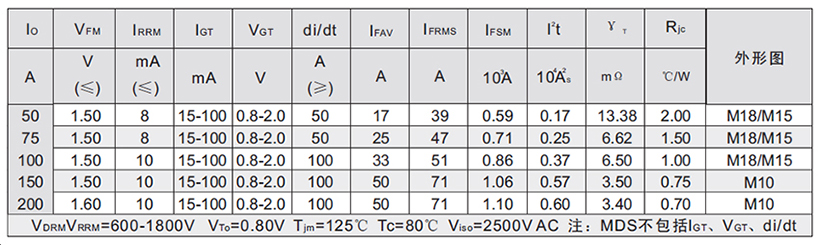

模块规格与外型图号

特点

芯片与底板电气绝缘，2500V

交流电压

国际标准封装

焊接结构

安装简单，使用维修方便

体积小，重量轻

最高工作结温达125℃

正向压降小

典型应用

仪器设备的直流电源

PWM变频器的输入整流电源

电池充电直流电源

直流电机励磁电源

开关电源的输入整流

逆变焊机

说明：

I0为模块的直流输出电流。

VDSM/VRSM=VDRM/VRRM+200V

表中VFM为25℃下的测试值。其它参数皆为Tjm下的测试值。

VTO：门槛电压，γT：斜率电阻，仅供散热器设计时计算器件的功耗以及不同温度条件下的电流额定值之用。

I t=I FSMtw/2, 式中tw:正弦半波电流底宽，在50HZ频率下，I t（10ms)=1.005I FSM(A S)

使用频率为60HZ情况下

IFSM（8.3ms)=1.066IFSM(10ms)

I t(8.3ms)=0.943I t(10ms)
