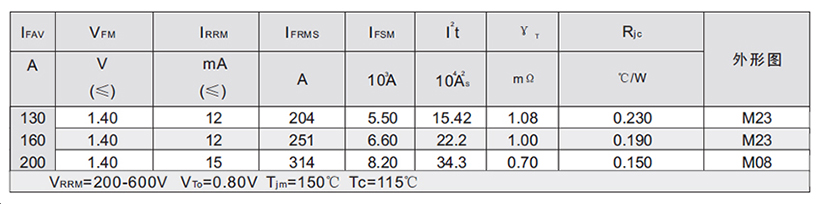

模块规格与外型图号

注：A A表示模块产品执行低电压标准

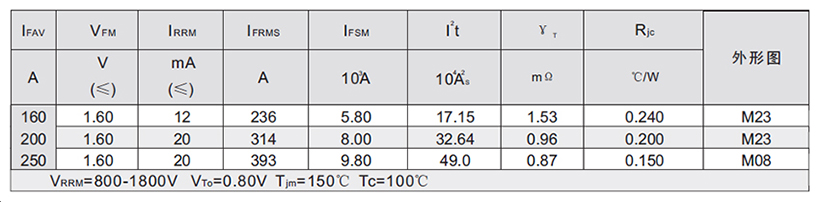

模块规格与外型图号

特点

非绝缘，底板为公共电极

国际标准封装

优良的温度特性和功率循环能力

最高工作结温达150℃

高浪涌电流

低正向压降

典型应用

电焊机电源

各种DC电源

变频器

说明：

VRSM=VRRM+200V

表中VFM均为25℃下的测试值。其它参数皆为Tjm下的测试值。

VTO：门槛电压，γT：斜率电阻，仅供散热器设计时计算器件的功耗以及不同温度条件下的电流额定值之用。

I t=I FSMtw/2, 式中tw:正弦半波电流底宽，在50HZ频率下，I t（10ms)=0.005I FSM(A S)

使用频率为60HZ情况下

IFSM（8.3ms)=1.066IFSM(10ms)

I t(8.3ms)=0.943I t(10ms)
